荣耀9拆机视频教程

荣耀9给产品定位是更高端的年轻用户。因此硬件上采用了业内最顶级的配置。下面我们把荣耀9拆解。来看看内部的构造和精致的做工。

需要物品

荣耀9

螺丝刀、起子、撬棒、防静电手套

方法步骤

01

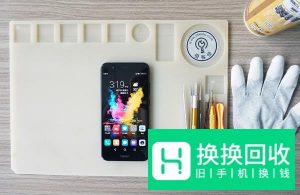

拆机前准备。螺丝刀、起子、撬棒、防静电手套等拆机工具一应俱全。

02

首先需要先拔出SIM卡槽。

03

拆底部螺丝。

04

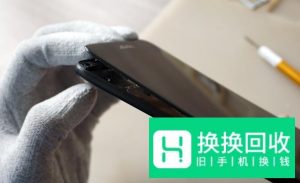

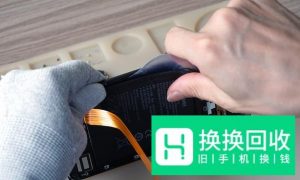

用撬棒拆前面板。手机贴合非常紧密。撬的时候要小心。慢慢撬开。

05

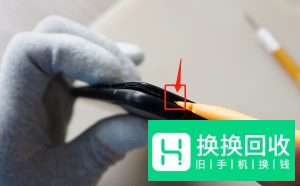

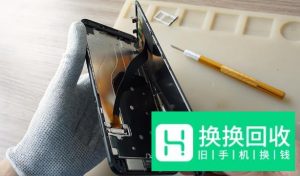

然后拆卸底部的两枚螺丝。用工具撬开屏幕。可以看到屏幕和金属机身结合时除了卡扣之外还有密封胶。具备一定程度的防尘和防水泼溅功能。也就是说手机不慎落水。只要及时捞出来就没事。

06

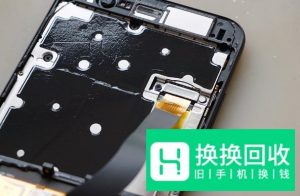

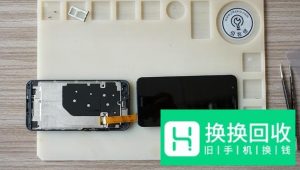

前面板拆除完毕后。平铺。图二为拆除后导线特写。

07

前面板拆除后。接下来拆卸机身部分。

08

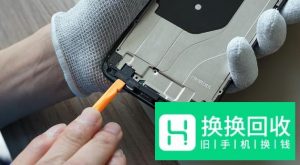

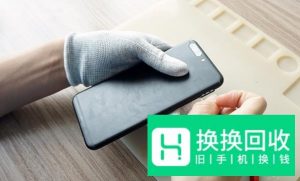

继续用撬棒拆卸。撬的时候需要使用一点巧劲。慢慢用劲。不要用蛮力。

09

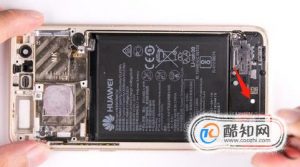

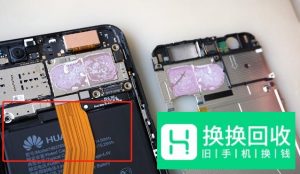

机身拆卸完成后。可以看到导热胶和电池模块。

10

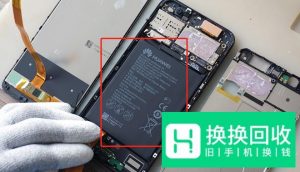

芯片导热胶、内置一块容量达4000mAh电池。

11

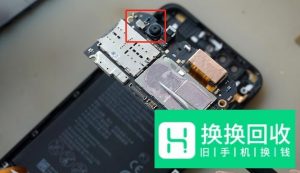

主板部分拆卸。左上角为前置摄像头。

12

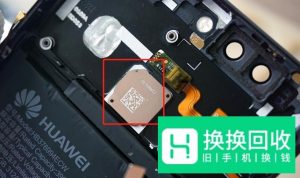

这里是指纹模块。与后盖是一体的。因此拆卸后很难修复。最好不要拆卸。

13

电池部分。不能用撬棒。可使用“刮刮卡”慢慢刮下。因为电池与机身粘连的十分紧。

14

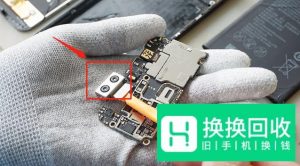

现在开始拆卸主板部分。首先拆卸双摄像头。

15

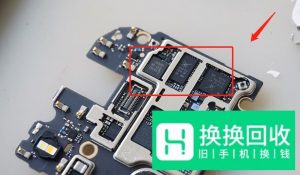

这里最上面可以明显看到三枚芯片。分别是2G、3G、4G信号处理芯片。

16

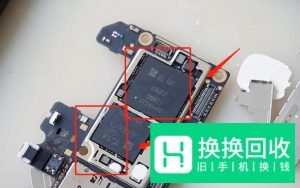

机身内存部分。上方较大面积的为RAM。下方较小面积的为ROM。在RAM下方。还有手机的CPU麒麟960。

17

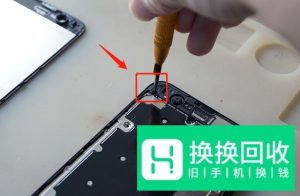

开始解除机身下半部分的螺丝。底部的螺丝有银黑两种颜色的区别。螺丝拆掉后就可以拿出扬声器。

18

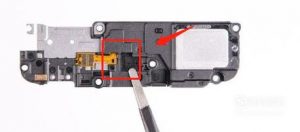

扬声器采用触点连接。同时还能充当底部连接器。

19

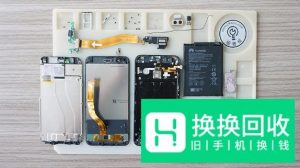

所有元器件拆卸后如下图。

20

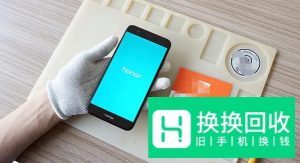

最后还要把手机组装回来。依然可以正常开机使用。
